RACING LINETS9

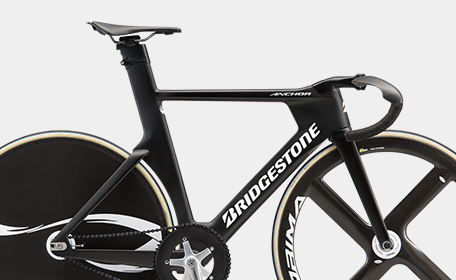

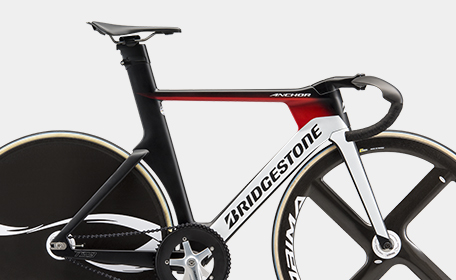

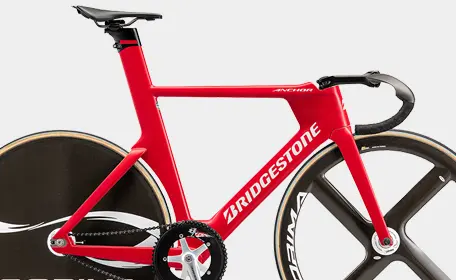

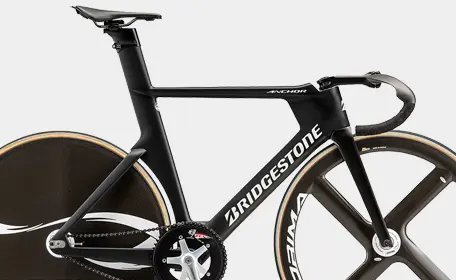

TS9 FRAME
21年シーズンの国際大会で複数の金メダルを獲得した短距離レーサーの、
2025モデルフレームセット
公益財団法人日本自転車競技連盟（JCF）と共同開発し、東京2020オリンピック自転車競技（トラック）日本代表に供給し使用されたトラックバイク※の2025モデルの短距離フレームセット。剛性を確保しながら重量を抑えるためシートポストではなくISP方式を採用するなど、剛性はもちろん、空力や重量など全体のバランスも細部に至るまで考慮された。時に2000Wを超えるような、トップレベルの短距離選手の爆発的なパワーも余さず推進力に変える。
※当トラックバイクはUCIに登録済みの機材です。
※19-20年シーズンの国際大会で複数の金メダルを獲得…
19-20シーズン国際大会 男子チームスプリント 優勝2回
- ベーススペック
-
モデル TS9 FRAME フレームサイズ S-M-L-LL（適正身長はジオメトリー欄を参照） フレーム PROFORMAT, HM-CARBON, OLD120mm, T47BB(JIS68mm用アダプター付属), インテグラルシートポスト フロントフォーク PROFORMAT, HM-CARBON, ストレートタイプ, OLD100mm, ストレートコラム 1-1/8 ヘッド小物 TANGE IS22 ダイレクトインタイプ シートマスト ANCHOR TS9専用シートマスト オフセット0mm 付属品 専用チェーン引き, マニュアルバッグ, シートスペーサー, BBアダプター フレーム重量 フレームセット 1,980g(Mサイズ / シートマストセット除く)
シートマストセット 190g

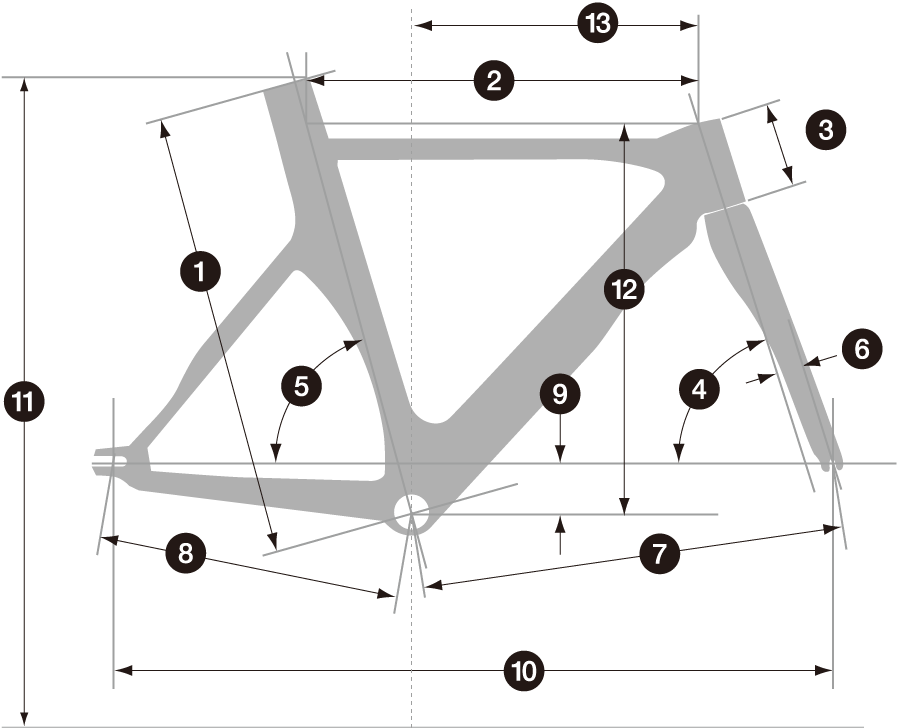

- ジオメトリー
-
1 シートチューブ長 センター～トップ 680（S） 690（M） 700（L） 710（LL） 2 トップチューブ長（ホリゾンタル時想定） 520 540 560 595 3 ヘッドチューブ長 100 115 125 140 4 キャスター角 73°15' 73°15' 73°15' 73°15' 5 シート角 75°00' 74°30' 74°00' 74°00' 6 オフセット 32.5 32.5 32.5 32.5 7 フロントセンター 557 573 588 623 8 リアセンター 393 393 393 393 9 ハンガー下がり 50 50 50 50 10 ホイールベース 945 960 976 1011 11 スタンドオーバーハイト（地上高） 781 796 805 815 12 スタック 483 497 507 521 13 リーチ 391 402 415 446 適正身長（cm） 157- 165- 172- 177- 股下サイズ目安（cm） 70.7- 74.4- 77.6- 79.9- ※適正身長：股下寸法とフレームサイズ、ヘッド〜シート延長線寸法から算出
