RACING LINETE9

TE9 FRAME

21年シーズンの国際大会で複数の金メダルを獲得した中長距離レーサーの、
2023モデルフレームセット

東京2020オリンピック自転車競技(トラック)日本代表に供給し使用されたトラックバイクの2023モデルの中長距離フレームセット。空力・剛性・重量の最適なバランスを追求していく中でも特に空力性能を強く意識した設計がなされており、BB部やパイプの接合部などはよりボリュームを抑えた作りになっている。国際大会で複数の金メダルを獲得したその実力は本物だ。
※当トラックバイクはUCIに登録済みの機材です。

TE9 FRAME

フレームセット メーカー希望小売価格
¥726,000(税抜¥660,000)

※画像は参考仕様です。
※写真仕様/ セレクトカラー:
レーシングブラック
フレームサイズ:M

HM-CARBON
PROFORMAT

COLOR SELECT

フレームのカラーリングは下記より選べます。

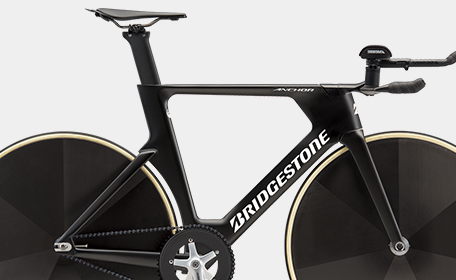

RACING BLACK

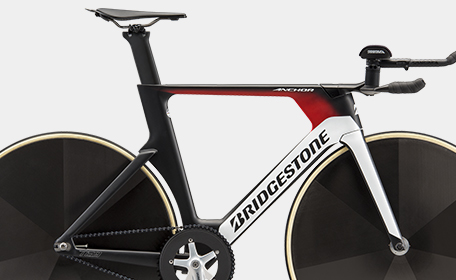

RACING COLOR

東京2020オリンピック日本代表自転車競技(トラック)に供給し使用されたトラックバイクのデザインをベースにしたスペシャルカラー。アップチャージ¥165,000(税込)
※リンク先に掲載のトラックバイクの画像は、東京2020オリンピック日本代表自転車競技(トラック)に供給し使用されたモデルのデザイン・仕様です。本ページ掲載のレーシングカラーでは、チェーンステーの「日本マーク」は
「車種ロゴ(TE9)」に変更となり、トップチューブに「ANCHORロゴ」がマークされます。

ブリヂストンサイクルはオリンピックおよびパラリンピックのワールドワイドパートナーです

※19-20年シーズンの国際大会で複数の金メダルを獲得…
19-20シーズン国際大会 女子オムニアム 優勝3回

ベーススペック
モデル TE9 FRAME
フレームサイズ SS-S-M-L(適応身長はジオメトリー欄を参照)
フレーム PROFORMAT、HM-CARBON、1-1/8 インテグラルヘッド、68mm BB、エンド幅120mm
フロントフォーク PROFORMAT, HM-CARBON, カーボンコラム, インテグラルクラウンレース, アルミインサート, 100mmエンド
ヘッド小物 TANGE IS22 ダイレクトインタイプ
シートピン インテグラル
シートポスト ANCHOR TE9専用エアロシートポスト, フルカーボン, 長さ300mm, オフセット0mm
付属品 専用チェーン引き、マニュアルバッグ、シートスペーサー、ヘッドスペーサー
フレーム重量 フレームセット 1,900g(Mサイズ / シートポストセット除く)
シートポストセット 240g(オフセット0mm)
ジオメトリー

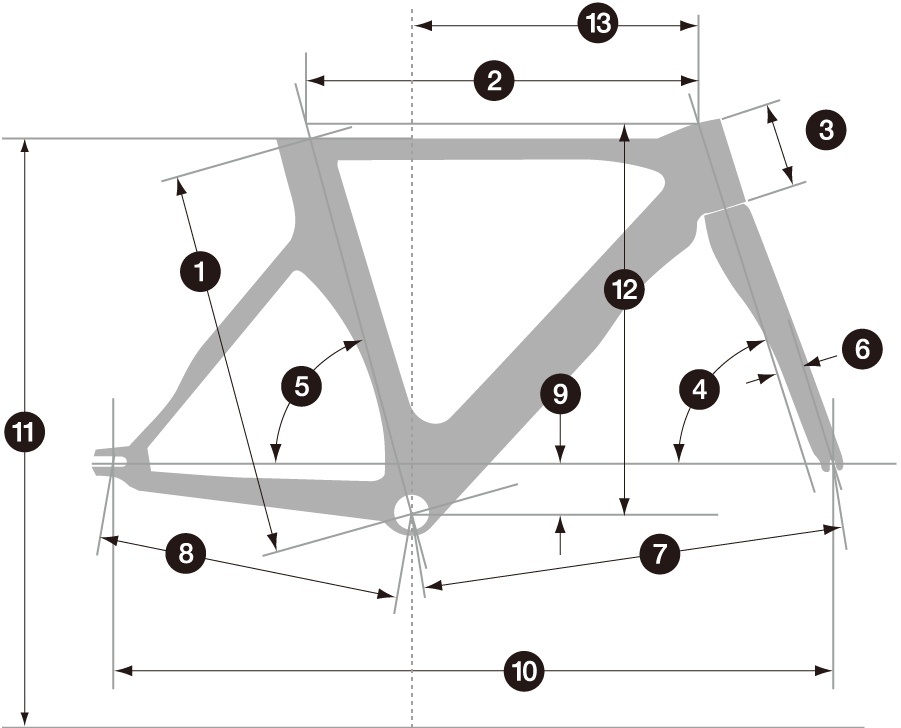

ジオメトリー図

1 フレームサイズ センター~トップ 491(SS) 517(S) 545(M) 571(L)
3 トップチューブ長(ホリゾンタル時想定) 500 525 555 580
4 ヘッドチューブ長 65 85 110 130
5 キャスター角 72°30' 72°30' 72°45' 72°45'
6 シート角 76°00' 75°30' 75°00' 74°30'
8 オフセット 42.5 42.5 40 40
10 フロントセンター 560 581 603 623
11 リアセンター 393 393 393 393
12 ハンガー下がり 50 55 55 60
13 ホイールベース 948 968 990 1009
15 スタンドオーバーハイト(地上高) 764 783 809 828
16 スタック 442 466 491 515
17 リーチ 390 405 423 437
適応身長(cm) 154- 163- 171- 179-
股下サイズ目安(cm) 69.3- 73.5- 77.1- 80.8-

※適応身長:股下寸法とフレームサイズ、ヘッド〜シート延長線寸法から算出

本自転車トラック用機材の開発は
競輪の補助を受けて実施しました。
